二套催化裝置于2011年10月22號(hào)至2012年4月9號(hào)使用《停備用設(shè)備氣相防腐劑》進(jìn)行停用期間的防腐蝕作業(yè)。防腐期限預(yù)計(jì)一年實(shí)際防腐期接近半年，下面將防腐蝕情況進(jìn)行總結(jié)。
2011年10月19號(hào)打開了T-201、T-202、T-301、T-302、T-303的人孔，經(jīng)過實(shí)地勘察和拍照取證我們發(fā)現(xiàn)設(shè)備的腐蝕情況較為嚴(yán)重。T-301、T-302、T-303整體腐蝕都非常嚴(yán)重，內(nèi)表層全部覆蓋滿銹跡，有些地方鐵銹層能達(dá)到2毫米左右。T-201塔底腐蝕不是很厲害銹跡較少，中部開始腐蝕銹跡慢慢變多，越往塔上部腐蝕越嚴(yán)重鐵銹層也越厚，最厚處銹層也能達(dá)到2毫米左右。T-202腐蝕也很嚴(yán)重能看見大片的銹跡不過銹層不是很厚。
2011年10月20號(hào)開始加入了停備用設(shè)備氣相防腐劑，22號(hào)添加完畢，預(yù)計(jì)防腐期限為一年。由于生產(chǎn)需要二套催化停用裝置需投入使用，2012年4月9號(hào)打開T-201、T-302、T-303最上面的人孔對(duì)防腐效果進(jìn)行檢驗(yàn)。

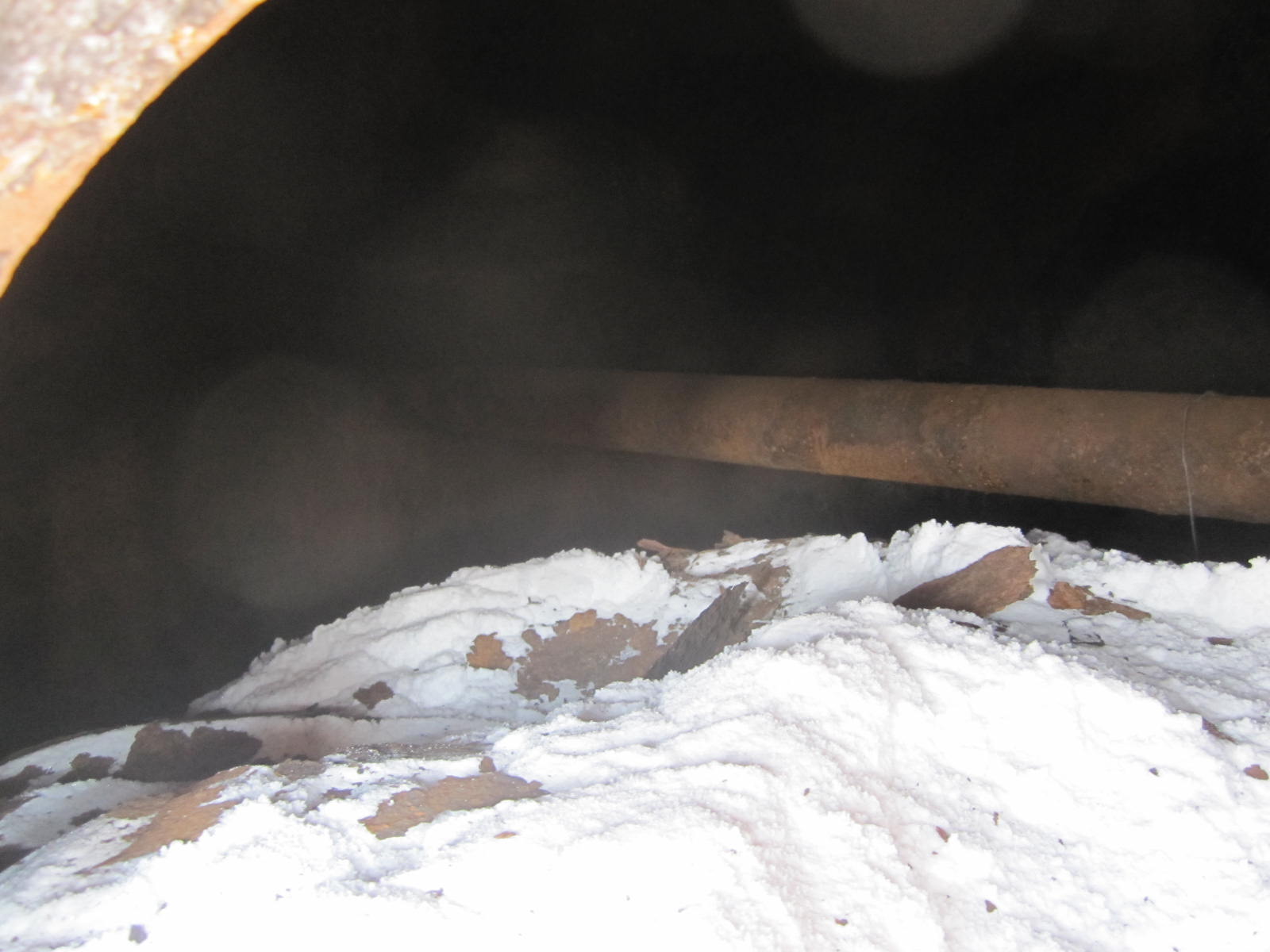

（T-201加停備用設(shè)備氣相防腐劑半年后有大片的銹層掉落）

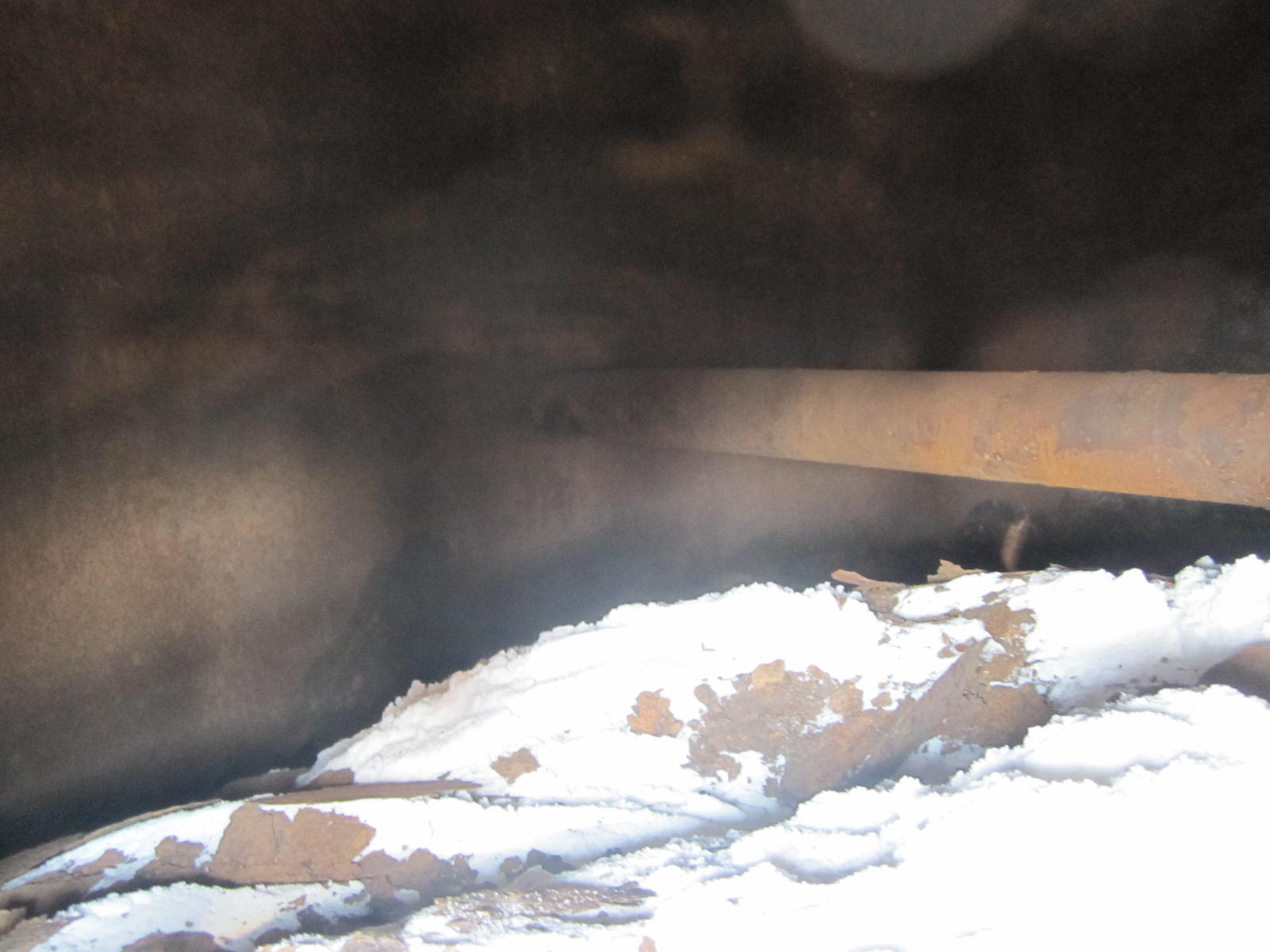

（T-303加停備用設(shè)備氣相防腐劑半年后有大片的銹層掉落）
（3）部分銹跡已經(jīng)消失露出了金屬本色（以上結(jié)論由加防腐劑前后的對(duì)比照片得出）

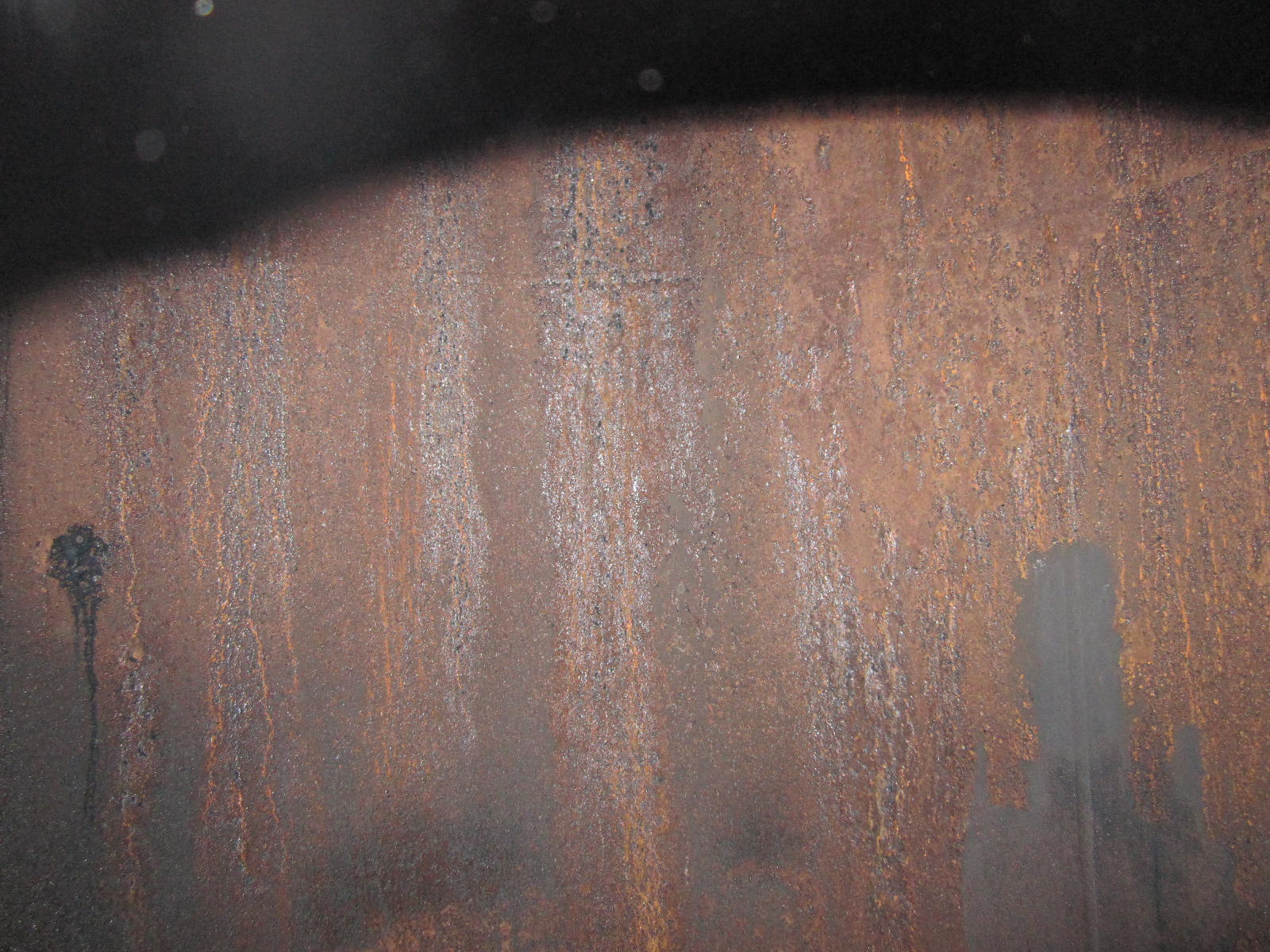

（T-302未加停備用設(shè)備氣相防腐劑前）

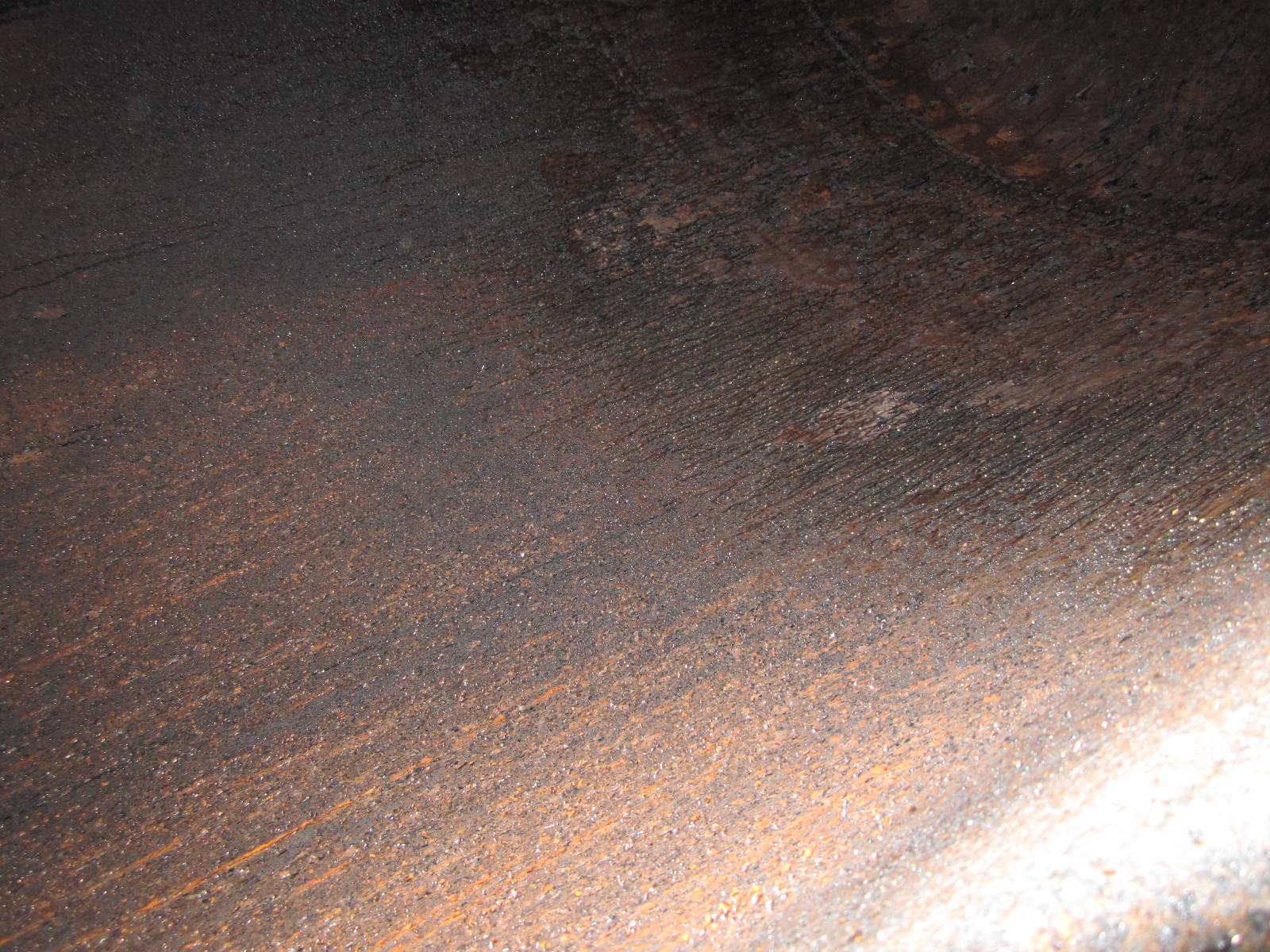

（T-302未加停備用設(shè)備氣相防腐劑前）

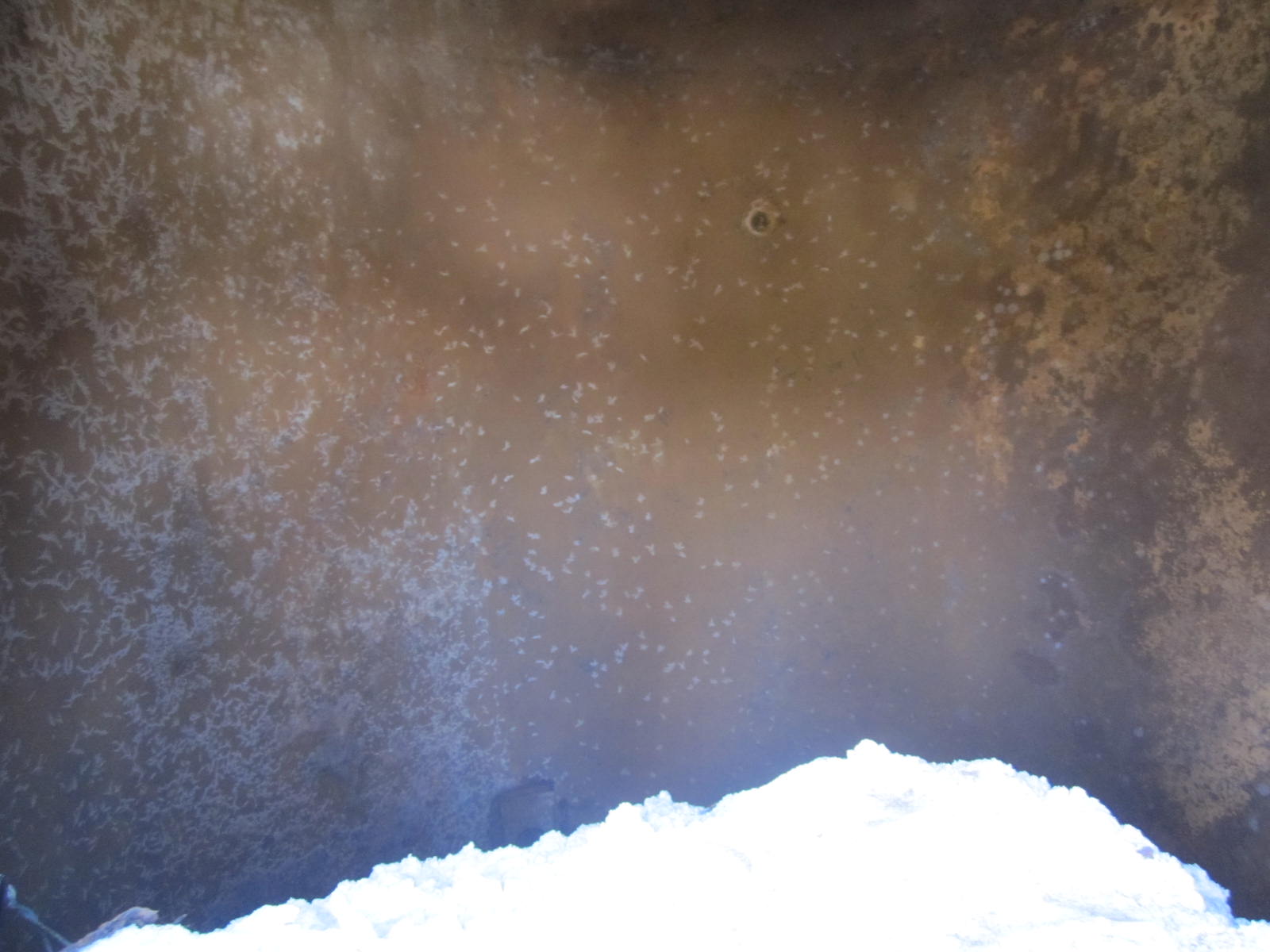

（T-302加停備用設(shè)備氣相防腐劑半年后部分銹跡已經(jīng)消失露出了金屬本色）

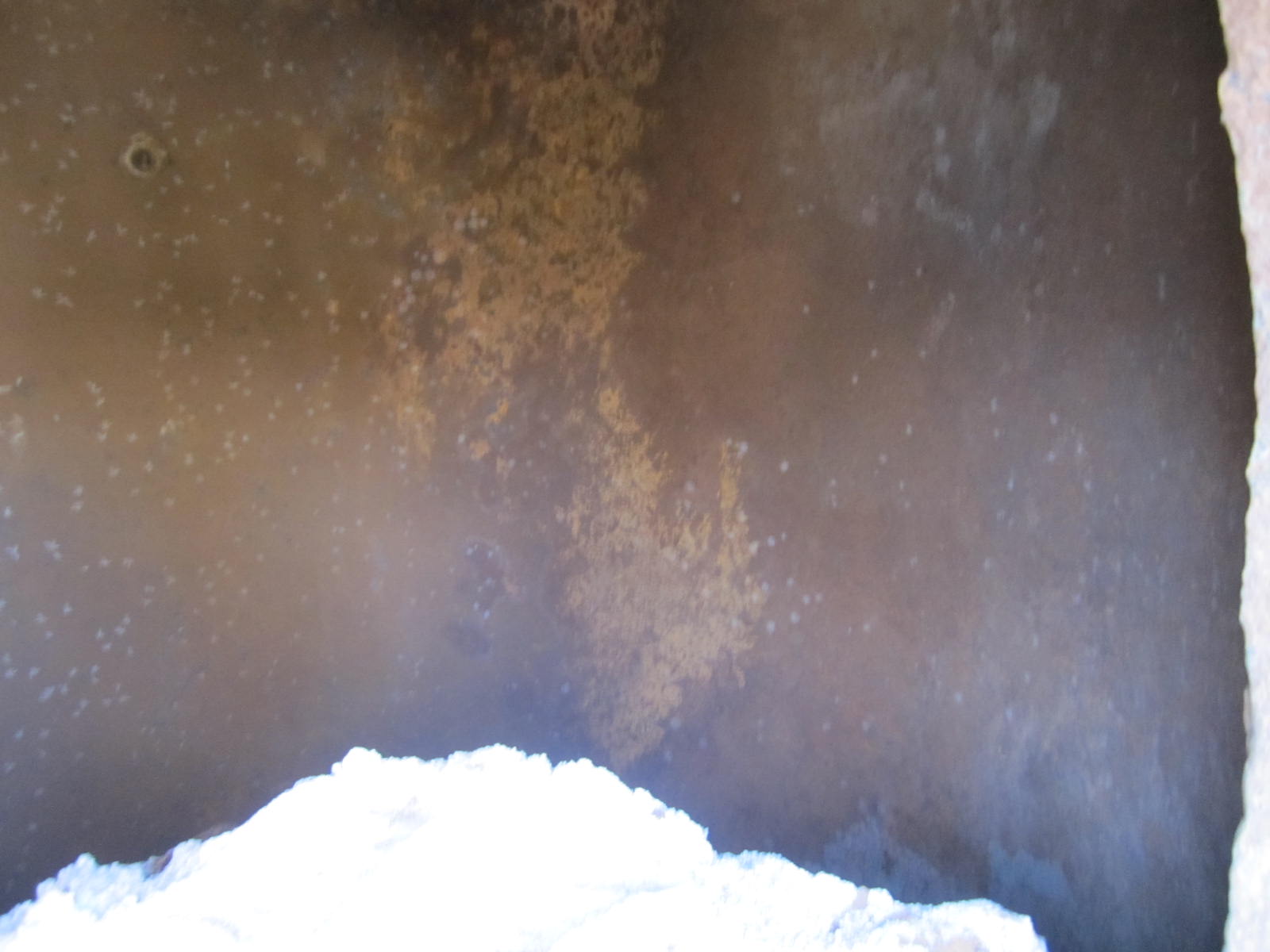

（T-302加停備用設(shè)備氣相防腐劑半年后部分銹跡已經(jīng)消失露出了金屬本色）
（4）設(shè)備加入《停備用設(shè)備氣相防腐劑》進(jìn)行防腐作業(yè)的同時(shí)進(jìn)行了模擬監(jiān)測(cè)試驗(yàn)，模擬監(jiān)測(cè)試驗(yàn)結(jié)果顯示添加《停備用設(shè)備氣相防腐劑》的試驗(yàn)試片光亮如新沒有發(fā)生腐蝕，未添加《停備用設(shè)備氣相防腐劑》的試驗(yàn)試片已經(jīng)發(fā)現(xiàn)有明顯的銹跡。
（5）試片監(jiān)測(cè)，將懸掛于設(shè)備內(nèi)部的試驗(yàn)試片取出后發(fā)現(xiàn)光亮如新，沒有出現(xiàn)腐蝕情況，對(duì)試片稱重后沒有發(fā)現(xiàn)試片重量發(fā)生變化，防腐效果完全達(dá)到預(yù)期要求。
總之：停備用設(shè)備氣相防腐劑在半年的防腐期內(nèi)，阻止了煉油廠二套催化設(shè)備在備用過程中的進(jìn)一步腐蝕，并對(duì)未加防腐劑以前生成的陳舊銹層起到了一定的剝離和去除作用，防腐效果良好。
